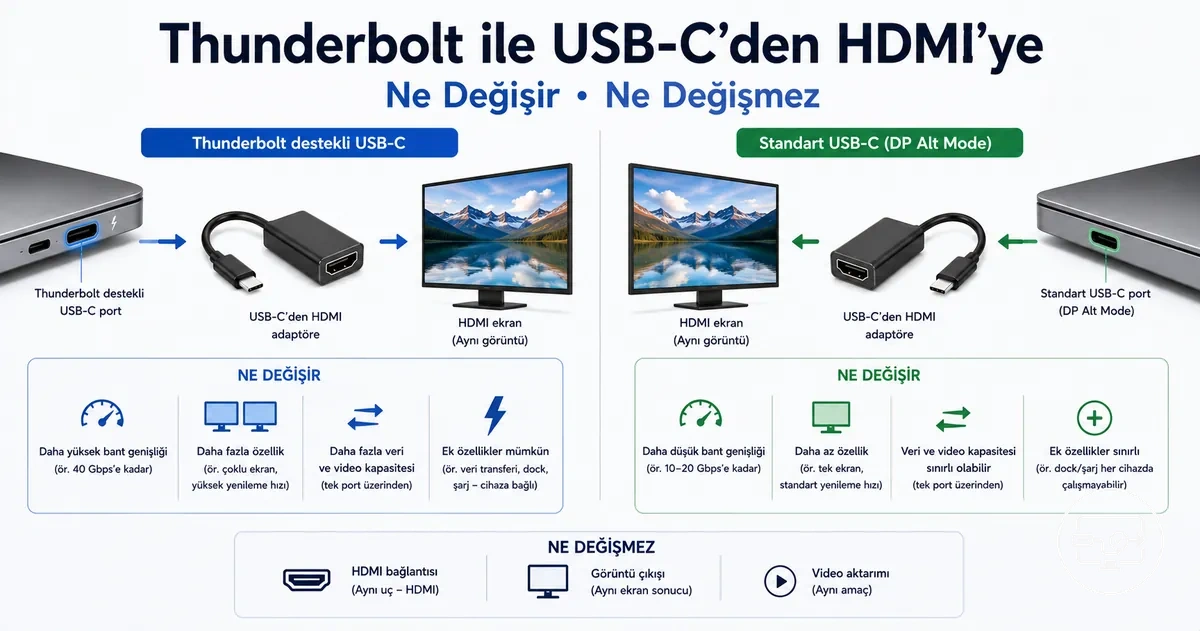

Thunderbolt'ta USB-C'den HDMI'ya Uyumluluk: Ne Değişir, Ne Değişmez
Thunderbolt, USB-C ekran çıkışı olasılığını artırabilir, ancak HDMI sonuçları hâlâ dönüşüm zincirine bağlıdır. Kapsam, Thunderbolt USB-C bağlantı noktalarını ve HDMI çıkışının beklenebileceği koşulları ele alır; daha geniş bağlam, USB-C’den HDMI’ye uyumluluk sayfası tarafından sağlanır.
Bağlantı noktası etiketi karar çerçevesini belirler: Thunderbolt USB-C bağlantı noktası video çıkışı yapabilir, ancak sonuç, dönüşüm için kullanılan adaptör veya dock'a bağlıdır. Tam dönüşüm zinciri—bağlantı noktası, kablo veya adaptör ve ekran—birlikte çalışmalıdır.
- Daha olası: Thunderbolt USB-C bağlantı noktaları, DisplayPort Alt Modu'nu destekleyen uyumlu adaptörlerle video çıkışını destekler.
- Garanti edilmez: Yalnızca Thunderbolt etiketi, HDMI çıkışını garanti etmez; dönüşüm yolunun tamamlanmış olması gerekir.
Bir cihazda çalışan Thunderbolt bağlantı noktası, başka bir cihazda aynı sonucu vermeyebilir çünkü dönüşüm zinciri her bileşenle değişir; bu da her bağlantıda uyumluluk testini, bağlantı noktası türünden daha önemli hale getirir.

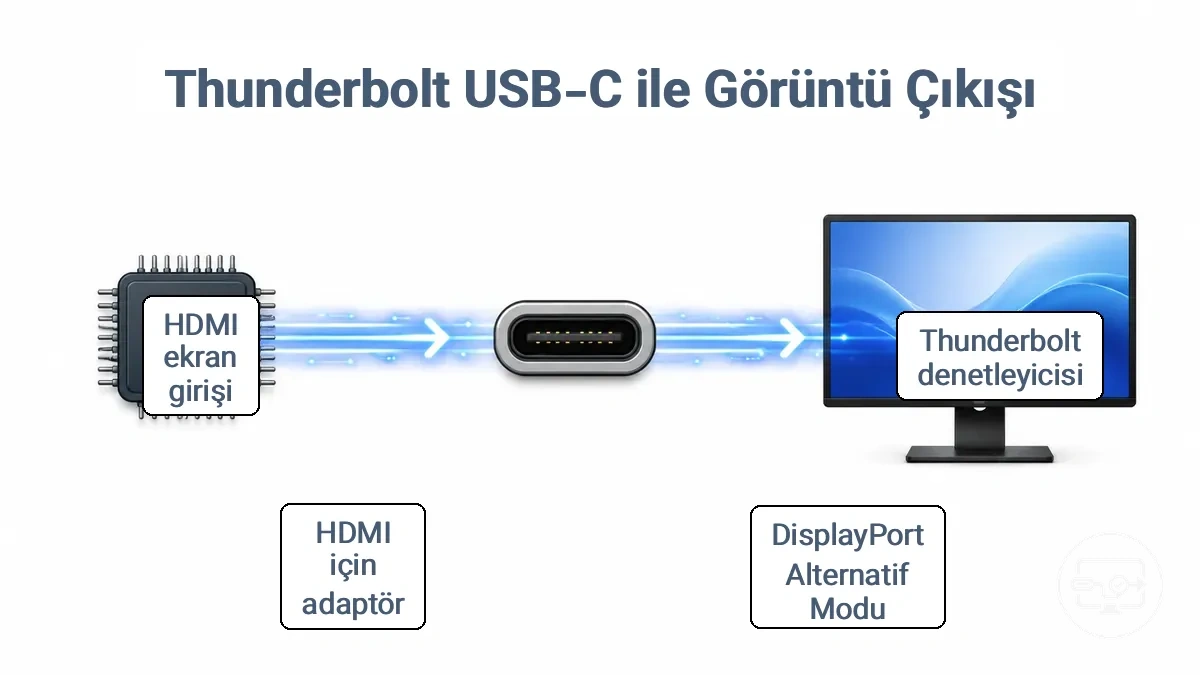

Thunderbolt, USB-C Bağlantı Noktası Üzerinden Ekran Çıkışını Nasıl Sağlar
USB-C üzerinden Thunderbolt, yüksek hızlı bir veri bağlantısını özel bir video protokolü olan DisplayPort Alt Modu ile birleştirerek ekran çıkışı taşıyabilir; bu, Thunderbolt denetleyicisinin USB-C konektörü üzerinden veri ve güçle birlikte video sinyalleri göndermesine olanak tanır. Görüntü protokolü, monitör DisplayPort'u destekliyorsa doğrudan monitöre ulaşır veya HDMI ekranlar için bir dönüştürme adımı gerektirir. Aşağıdaki şema, USB-C bağlantı noktasından geçen sinyal yolunu etiketleyerek Thunderbolt'un ekran çıkışını nasıl sağladığını gösterir.
USB-C şeklinin kendisi video yeteneğini garanti etmez; yalnızca bir Thunderbolt bağlantı noktası veya DisplayPort Alt Modu'nu destekleyen bir USB-C bağlantı noktası video çıkışı yapabilir. Belirli bir bağlantı noktasının ekran çıkışı için çalışıp çalışmadığı, kablo veya konektöre değil, ana bilgisayar cihazının içindeki denetleyiciye bağlıdır. Thunderbolt'un ekran çıkışını sağlama şekli şu bileşenleri içerir:
- Ekran çıkışını destekleyen Thunderbolt denetleyicisi veya bağlantı noktası
- Desteklenen ekran protokolü (DisplayPort Alt Modu)
- Ekran HDMI kullanıyorsa adaptör veya dönüştürücü
- Adaptörü monitöre bağlamak için HDMI kablosu
- Video sinyalini alan HDMI ekran girişi
DisplayPort Alt Modu protokolünün daha ayrıntılı bir açıklaması için Alt Mode temelleri sayfasına bakın.
Thunderbolt'un USB-C'den HDMI'ya Adaptörler İçin Ne Değiştirdiği ve Ne Değiştirmediği
Thunderbolt, HDMI çıkışını daha olası hale getirir ancak sonuçları kesinleştirmez. Thunderbolt bağlantı noktası, bir HDMI ekrana video gönderebilir ancak sonuç, adaptörün dönüşüm yoluna ve ekranın HDMI gereksinimlerine bağlıdır.
Örneğin, aynı Thunderbolt bağlantı noktası bir HDMI adaptörüyle çalışırken diğeriyle çalışmayabilir. Aşağıdaki noktalar, Thunderbolt'un USB-C'den HDMI'ya adaptörler için neyi değiştirdiğini ve neyi değiştirmediğini özetlemektedir.
- Daha olası: Thunderbolt bağlantı noktaları genellikle DisplayPort Alt Modu'nu destekler, bu yüzden video çıkışı birçok HDMI adaptörüyle uyumludur. Thunderbolt dock'ları genellikle güvenilir bir dönüşüm yolu için entegre HDMI çıkışı içerir. Thunderbolt'un yüksek bant genişliği, adaptör ve ekran da desteklediğinde yüksek çözünürlükleri destekleyebilir.
- Garanti edilmez: Bir Thunderbolt bağlantı noktası olsa bile, HDMI adaptörünün bağlantı noktasının Alt Modu ve HDMI gereksinimleriyle uyumu otomatik değildir. Yalnızca USB-C için tasarlanmış bazı adaptörler, farklı sinyal standartları nedeniyle Thunderbolt bağlantı noktalarıyla doğru çalışmayabilir. Sonuç, adaptöre, kablo kalitesine ve ekran EDID'sine göre değişir. Bir dock veya hub'ın HDMI çıkışı, dahili dönüştürücüsüne bağlı olduğundan, bağlantı noktasının tam kapasitesini yansıtmayabilir.

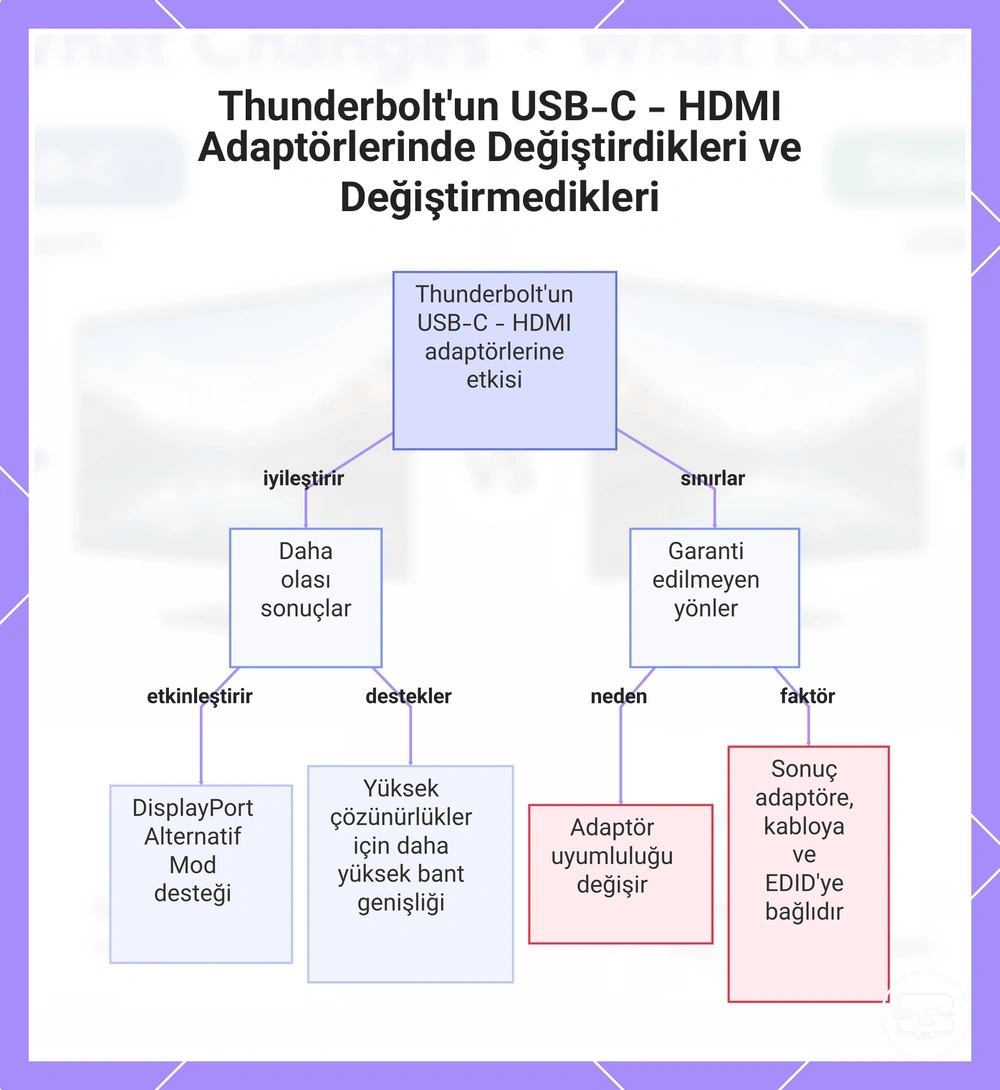

Bu grafik, Thunderbolt'un USB-C'den HDMI'ya adaptör performansı üzerindeki temel etkilerini gösterir ve daha olası olanlarla belirsiz kalanları vurgular.
Thunderbolt'un HDMI Çıkışı İçin Daha Olası Hale Getirdikleri
Thunderbolt özellikli bir bağlantı noktası, bağlantı noktası yetenek engelleyicilerini azaltabilecek bir ekran çıkış yolu sağlayarak HDMI çıkışını daha olası hale getirebilir. Belirli koşullu sonuçlar aşağıdaki gibidir.
- Daha yüksek çözünürlüklü HDMI çıkışını daha olası hale getirebilir.
- Daha geniş bir uyumlu HDMI adaptörü yelpazesini destekleyebilir.
- Daha güvenilir HDMI çıkışı sağlayabilir.
- Dock veya hub kullanıldığında HDMI çıkışı olasılığını artırabilir.
- Birden fazla HDMI ekranı için bant genişliği gereksinimlerini karşılamaya yardımcı olabilir.

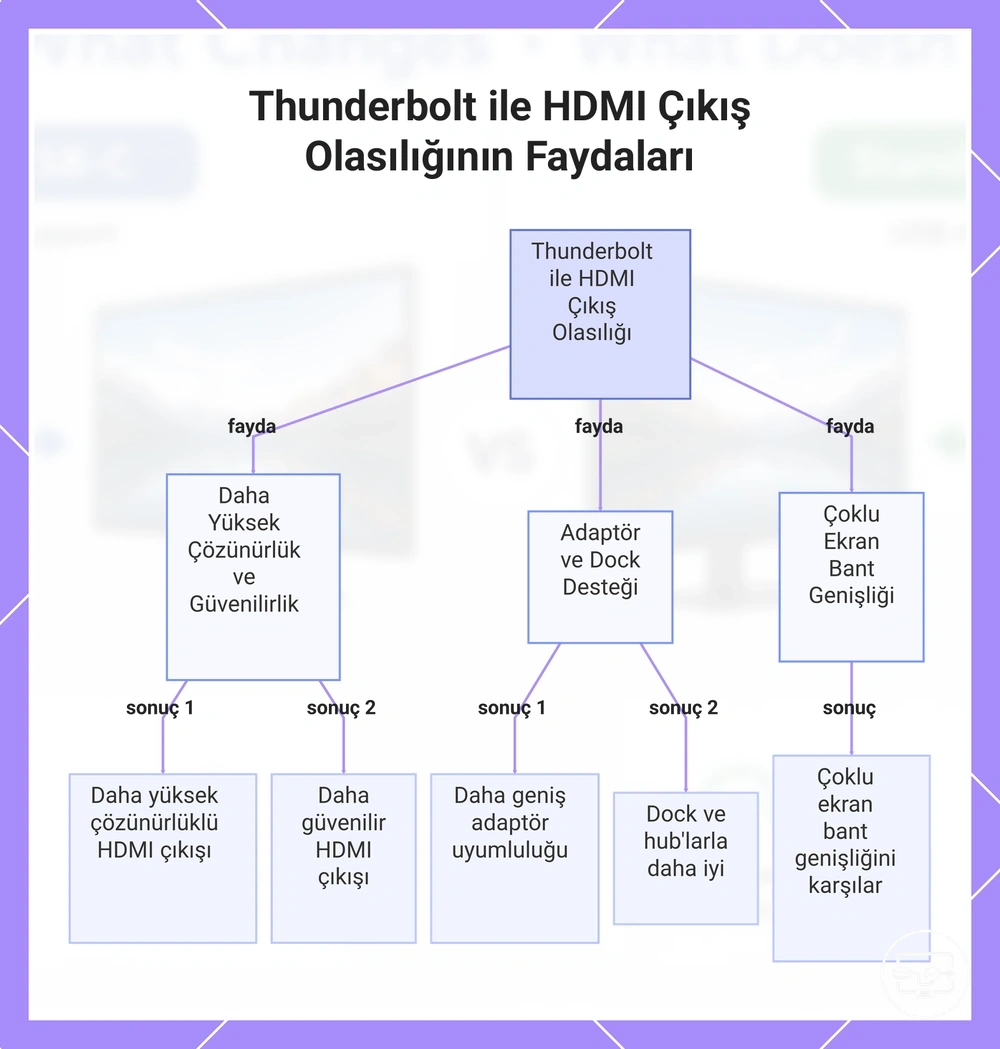

Bu grafik, Thunderbolt'un çözünürlük, güvenilirlik, adaptör uyumluluğu, dock desteği ve çoklu ekran bant genişliğini iyileştirerek HDMI çıkışını nasıl daha olası hale getirdiğini gösterir.
Thunderbolt'un HDMI İçin Hâlâ Garanti Etmediği Şeyler
Thunderbolt tek başına HDMI başarısını garanti etmez. Thunderbolt etiketi, ekran çıkışı desteğini belirtir ancak bir adaptör aracılığıyla elde ettiğiniz belirli HDMI modu, adaptörün dönüştürme yeteneklerine ve ekranın HDMI uygulamasına bağlıdır. "Ekran çıkışını destekler" ile "beklediğiniz HDMI modunu üretir" arasındaki sınır, bağlantı noktası etiketinin, adaptör aracılığıyla desteklenen HDMI moduyla aynı olmamasıdır.
- HDMI çözünürlüğü (4K 60Hz gibi), Thunderbolt etiketine değil, adaptörün DisplayPort sinyalini HDMI'ya dönüştürme yeteneğine bağlıdır.
- 60Hz'in üzerindeki daha yüksek yenileme hızları, hem adaptörün hızına hem de ekranın HDMI sürümü desteğine bağlıdır.
- HDCP uyumluluğu, yalnızca Thunderbolt bağlantı noktasından ziyade adaptörden etkilenebilir.
- Thunderbolt dock çıkışı, doğrudan adaptör bağlantısından farklı olabilir, bu nedenle bir dock kullanıldığında HDMI modu değişir.
- HDMI sinyal formatı (örneğin RGB'ye karşı YCbCr), dönüşüm yoluna bağlıdır ve yalnızca Thunderbolt etiketi tarafından belirlenmez.

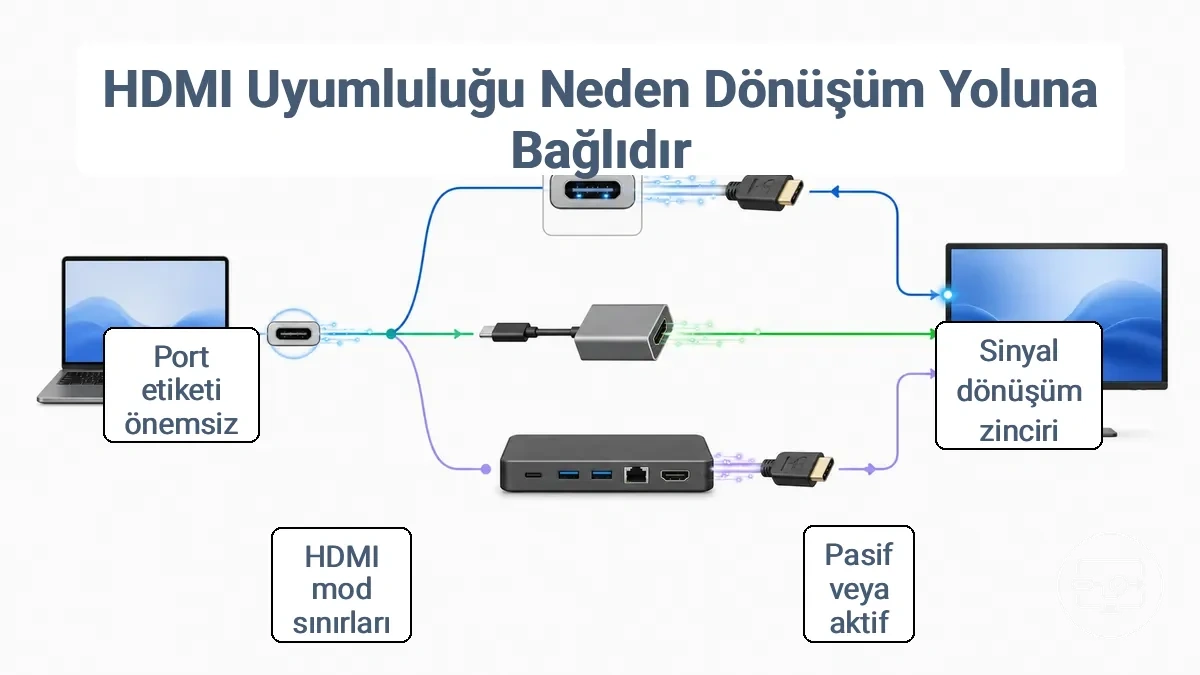

HDMI Uyumluluğu Neden Bağlantı Noktası Etiketine Değil, Dönüşüm Yoluna Bağlıdır
Bir USB-C çıkışından HDMI uyumluluğu, öncelikle kaynak ile ekran arasındaki dönüşüm yoluna bağlıdır; fiziksel bağlantı noktası etiketine değil. Kaynak çıkış protokolünden adaptör türü aracılığıyla HDMI moduna uzanan sinyal dönüşüm zinciri, hangi çözünürlüklerin, yenileme hızlarının ve içerik korumanın elde edilebileceğini belirleyen faktördür. Aşağıdaki şema, dönüşümün tipik olarak nerede gerçekleştiğini gösterir: bağlantı noktasında, basit bir adaptörün içinde veya bir dock'un içinde.
Dönüşümü gerçekleştiren adaptör veya kablo pasif ya da aktif olabilir. Pasif bir adaptör, kaynak aygıtın DisplayPort alternatif modu üzerinden HDMI uyumlu bir sinyal çıkarmasına dayanır; bu, USB-C bağlantı noktası DP Alt Modu'nu desteklediğinde ve grafik donanımı dönüşümü dahili olarak gerçekleştirebildiğinde yaygındır. Buna karşılık aktif bir adaptör, dönüşümü adaptörün içinde gerçekleştirir; bu, kaynak hazır bir HDMI sinyali çıkarmadığında veya daha uzun kablo mesafeleri söz konusu olduğunda daha uygundur. Bu iki dönüşüm türü, bağlantının hangi HDMI modunu sürdürebileceğini etkiler; örneğin, 4K 60Hz'e ulaşıp ulaşamayacağını veya daha düşük çözünürlüklerle sınırlı kalıp kalmayacağını.
Basit bir adaptör yerine bir dock veya hub kullanıldığında dönüşümün yeri de değişir. Bir dock, protokol dönüşümünü yukarı akışta gerçekleştirerek sinyalin zincirde dönüştürüldüğü yeri etkili bir şekilde değiştirebilir. HDMI uyumluluğu dönüşüm yoluna bağlı olduğundan, bir kablo veya adaptör seçmeden önce temel değişkenleri belirlemek önemlidir.
Herhangi bir USB-C'den HDMI'ya kurulum için belirlenmesi gereken dönüşüm değişkenleri:
- Kaynak çıkış protokolü (DisplayPort Alt Modu, Thunderbolt veya özel)
- Adaptör dönüşüm türü (pasif ve aktif)
- HDMI modu beklentileri (örneğin, 4K 60Hz, HDR desteği)
- Ekran giriş yetenekleri (HDMI sürümü, EDID sınırları)
- Kablo kısıtlamaları (uzunluk, bant genişliği derecesi, kablo kalitesi)
- Çoklu ekran amacı (zincirleme bağlama ve bağımsız akışlar)
Bağlantı noktası etiketi ve dönüşüm yolu:
- Bağlantı noktası etiketi: Bir USB-C bağlantı noktasını belirtir ancak HDMI yeteneklerini garanti etmez.
- Dönüşüm yolu: Elde edilebilir çözünürlükleri, yenileme hızlarını ve içerik korumayı kontrol eden protokol çıkışı, adaptör türü ve HDMI modu zinciri.
DisplayPort Sinyali ve Yerel HDMI Sinyali: Adaptörler Neden Farklıdır
DisplayPort sinyali ve HDMI sinyali farklı iletim yöntemlerine dayanır. Bu fark, ya aktif bir adaptör aracılığıyla ya da çift modlu çıkış yoluyla dönüşüm gerektirir; bu nedenle adaptörler farklılık gösterir. DisplayPort tabanlı çıkış, HDMI sinyal beklentileriyle şu temel şekillerde karşıtlık oluşturur:
- DisplayPort sinyali, 1-4 diferansiyel hat üzerinden paketlenmiş veri kullanır; HDMI sinyali, ayrı bir saat kanalına sahip sabit hızlı bir TMDS akışı bekler.
- DisplayPort sinyali, kaynak ve ekranın her bağlantıda bağlantı hızı ve hat sayısını müzakere etmesini gerektirir; HDMI sinyali, video formatına bağlı önceden belirlenmiş bir saat hızı kullanır.
- DisplayPort sinyali, EDID, kontrol ve bağlantı yönetimi için bir yardımcı kanal içerir; HDMI sinyali, EDID ve CEC için ayrı DDC hatları (I²C) kullanır.
- DisplayPort sinyali, her iki uç desteklediğinde tek bir kablo üzerinden birden fazla bağımsız video akışını (MST) destekleyebilir; HDMI sinyali, özel özellikler kullanılmadıkça tipik olarak tek bir video akışı taşır.
- USB-C veya Thunderbolt bağlantı noktalarından gelen DisplayPort sinyali, kaynakta çift mod (DP++) bulunmadığında aktif dönüşüm gerektirir; bu da pasif adaptör uyumluluğunu sınırlar.
Gerçek Sonuçları Etkileyen HDMI Sürümü, HDCP ve Yonga Seti Sınırlamaları
Video, USB-C'den HDMI'ya bir bağlantıda oynatılabilir ancak HDMI sürümü, HDCP koruması veya yonga seti sınırlamaları sinyali ekrana ulaşmadan kısıtladığında beklenmeyen sonuçlar ortaya çıkabilir. Örneğin, 4K çözünürlük beklenen 60Hz yerine 30Hz'de çalışabilir veya korumalı içerik bir televizyonda oynatılamazken temel video başka bir televizyonda sorunsuz geçebilir. Gerçek sonuçları etkileyen başlıca sınırlamalar aşağıdaki gruplara ayrılır.
- HDMI modu ve sürüm sınırlamaları: Adaptör yonga seti, desteklediği maksimum HDMI modunu sınırlayabilir. Örneğin, yalnızca HDMI 1.4 moduyla anlaşma yapabilen bir yonga seti, hem kaynak hem de ekran 4K 60Hz yapabiliyor olsa bile 4K çıkışını 30Hz ile sınırlayabilir.
- Korumalı oynatma kısıtlamaları: Adaptörde HDCP kimlik doğrulaması başarısız olabilir ve temel video çalışsa bile korumalı içerik oynatmasını engelleyebilir. Bu, bağlantı normal çalışıyor olsa bile siyah ekrana veya oynatmanın daha düşük çözünürlüğe zorlanmasına neden olabilir.
- Yonga seti ve donanım yazılımı sınırlamaları: Adaptör veya dock yonga seti, belirli ekranlarla uyumluluğu kısıtlayabilecek sabit bant genişliği sınırlarına veya eksik el sıkışma mantığına sahip olabilir. Bazı yonga setleri, korumalı ve korumasız içerik arasında geçiş yaparken bağlantıyı düşürebilir. Donanım yazılımı hataları, ekran modeline bağlı olarak aralıklı sinyal kaybına veya çözünürlük sınırlamalarına neden olabilir.

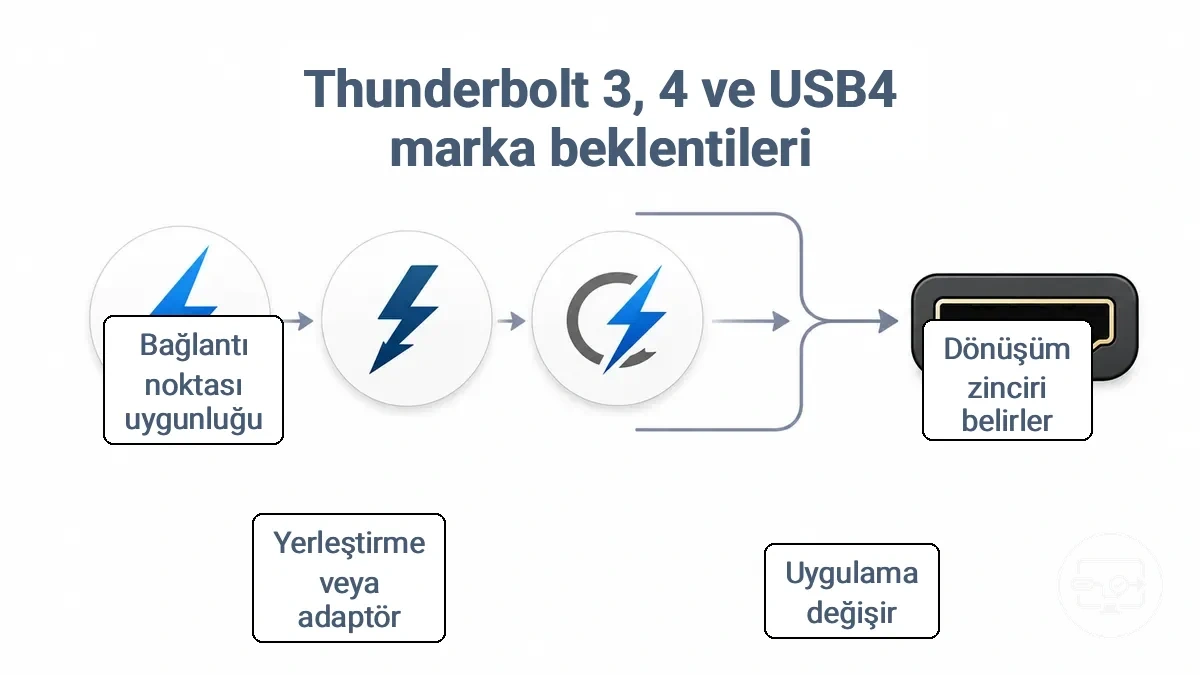

HDMI İçin Thunderbolt 3, Thunderbolt 4 ve USB4 Marka Beklentileri
Thunderbolt 3, Thunderbolt 4 ve USB4 marka beklentileri bir temel oluşturur ancak etiket tek başına sonucu belirlemez. Bu görsel, etiketlerin nasıl ipucu görevi gördüğünü ve HDMI sonucuna nihai olarak dönüşüm zincirinin nasıl karar verdiğini gösterir.
Thunderbolt 3, Thunderbolt 4 ve USB4, her biri bir yetenek sınırı tanımlayan bağlantı etiketleridir. Bu sınır tipik olarak ekran desteğini içerir ancak gerçek HDMI çıkışı, uygulamaya ve dönüşüm zincirine bağlı olarak değişir.
Bu tablo, üç etiket arasındaki beklenti ipuçlarını karşılaştırır ve HDMI sonucuna neyin karar verdiğini gösterir.
| Etiket | Tipik beklenti ipucu | HDMI sonucuna hâlâ ne karar verir |
|---|---|---|
| Thunderbolt 3 | Bağlantı noktası genellikle en az bir 4K ekranı destekler; bazı uygulamalar çift ekranı destekler. | Dock veya adaptör desteği ve bağlantı noktasının Thunderbolt 3 tam özellik setini izleyip izlemediği. |
| Thunderbolt 4 | Etiket tipik olarak iki ekran çıkışı veya daha yüksek tek ekran çözünürlüğü sinyali verir. | Kullanılan belirli adaptör ve ekranın dönüşüm yoluyla uyumluluğu. |
| USB4 | Etiket, değişken bant genişliğine ve isteğe bağlı ekran desteğine sahip USB-C bağlantısını belirtir; uygulama farklılık gösterir. | Adaptör veya dock, üreticiye göre değişen bağlantı noktasının gerçek yetenekleriyle eşleşmelidir. |
Thunderbolt 3 ve Thunderbolt 4 Arasında HDMI Çıkışı İçin Genelde Aynı Kalanlar
HDMI çıkışı için Thunderbolt 3 ve Thunderbolt 4 genelde aynı temel özellikleri paylaşır. Dönüşüm sınırlamaları ve adaptörlere olan bağımlılık her iki nesilde de tutarlıdır.
- USB-C konektörü: genelde aynıdır.
- Adaptör gereksinimi: DisplayPort Alt Modu desteği genelde gereklidir.
- Bant genişliği: Tek 4K 60 Hz HDMI çıkışı için genelde 40 Gbps kullanılabilir.
- Ses ve video geçişi: HDMI'ya dönüştürüldüğünde genelde desteklenir.
- Kablo türü etkisi: kablo uzunluğuna bağlı olarak genelde aynıdır.
USB4'ün Thunderbolt Gibi Göründüğü ve Görünmediği Durumlar
Bir USB4 bağlantı noktasının Thunderbolt gibi davranıp davranmadığı uygulamaya bağlıdır. Üreticiler, Thunderbolt benzeri ekran çıkışını ve HDMI adaptör uyumluluğunu kontrol eden isteğe bağlı bir yetenek seti ekleyebilir; bu nedenle USB4, bir cihazda Thunderbolt gibi görünürken başka bir cihazda görünmeyebilir.
Tam PCIe tünelleme, DisplayPort desteği ve geriye dönük uyumluluk içeren bir dizüstü bilgisayarda USB4 bağlantı noktası Thunderbolt ile aynı şekilde çalışabilir. Aynı kablo ve adaptör, daha dar bir yetenek seti kullanan farklı bir cihazda ekran sinyali üretemeyebilir.
USB4'ün Thunderbolt gibi göründüğü durumlar:
- Uyumlu bir HDMI adaptörü aracılığıyla yüksek çözünürlüklü ekran çıkışını destekleyebilir.
- Tek bir USB-C kablosu üzerinden video ve veri için tutarlı bant genişliği sağlayabilir.
- Thunderbolt dock'larıyla doğrudan bağlantı sağlayan isteğe bağlı Thunderbolt 3 geriye dönük uyumluluğu içerir.
Görünmediği durumlar:
- PCIe tünelleme veya DisplayPort desteğini atlayan sınırlı bir yetenek seti kullanır.
- HDMI adaptörünün USB3 geri dönüşüne dayanmasını gerektirebilir, bu da video kalitesini düşürebilir veya çözünürlüğü sınırlayabilir.
Thunderbolt Dock'ları, USB-C Hub'ları ve Adaptörleri: HDMI İçin Uyumluluk Gereksinimleri
HDMI çıkışı için bir dock, hub veya adaptör arasında seçim yapmak, ihtiyacınız olan ekran sayısına ve video dönüşümünün nerede gerçekleştiğine bağlıdır. Dönüşüm konumu—cihazın içinde veya ayrı bir kabloda—çözünürlük desteğini ve çift monitör uyumluluğunu etkiler.
Çıkış mimarisi—yerel HDMI bağlantı noktaları (dock) veya ayrı bir adaptör gerektiren USB-C çıkışı (hub/adaptör)—maksimum çözünürlüğü ve çift monitör desteğini belirler. Özel HDMI bağlantı noktalarına sahip dock'lar, ana bilgisayar yeterli bant genişliği sağlıyorsa doğrudan çift 4K 60Hz monitörü sürebilir. DisplayPort Alternatif Modu'na dayanan hub'lar ve adaptörler, ana bilgisayarın grafik yeteneğine ve USB-C uygulamasına bağlı olarak çıkışı tek bir monitörle veya daha düşük çözünürlüklerle sınırlayabilir.
Bu kontrol listesi, kurulumunuzdaki HDMI uyumluluk gereksinimlerini doğrulamak için ana kriterleri çıkış türüne, ekran ihtiyaçlarına ve yaygın kısıtlamalara göre gruplandırır.
- Çıkışlar
- Mevcut HDMI çıkışı sayısı (tek, çift veya daha fazla)
- Çıkış mimarisi: yerel HDMI bağlantı noktaları (dock) ile ayrı bir adaptör gerektiren USB-C çıkışı (hub/adaptör)
- Çıkış başına desteklenen maksimum çözünürlük ve yenileme hızı
- Ekran Gereksinimleri
- Gerekli tek veya çift monitör kurulumu
- Hedef çözünürlük (4K 60Hz gibi) ve korumalı içerik için HDCP uyumluluğu
- Kısıtlamalar
- Ana bilgisayar donanım sınırlamaları: örneğin, bazı dizüstü bilgisayarlar harici ekranları bir ile sınırlar
- İşletim sistemi veya yazılım kısıtlamaları: macOS, dock'lar aracılığıyla genişletilmiş masaüstü için MST'yi desteklemez
- Bant genişliği paylaşımı: tek bir USB-C bağlantısı üzerinden birden fazla ekran bağlamak, kullanılabilir çözünürlüğü azaltabilir
Çok çıkışlı dock'lar, tek adaptörlerin genellikle önlediği bant genişliği tahsisi veya MST desteği gibi ek kısıtlamalar getirebilir. Form faktörlerinin daha ayrıntılı bir karşılaştırması için uygun çözüm türünü seç kılavuzumuza bakın.

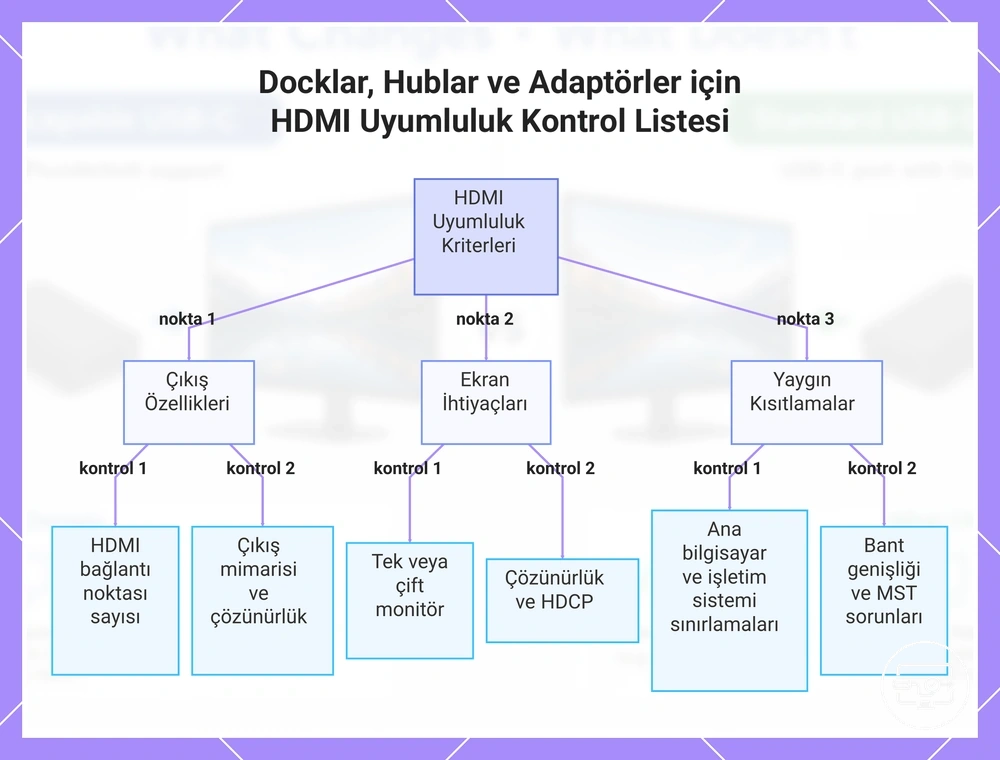

Bu grafik, bir dock, hub veya adaptör arasında seçim yaparken HDMI uyumluluğunu doğrulamak için temel kriterleri —çıkış özellikleri, ekran ihtiyaçları ve yaygın kısıtlamalar— bir araya getirir.
Dock HDMI Çıkışları ve USB-C Ekran Çıkışları: Bu Ne Değiştirir
Bir dock HDMI çıkışı ile bir USB-C ekran çıkışı arasındaki uyumluluk farkı, video sinyali dönüşümünün nerede gerçekleştiğine bağlıdır. Bir dock HDMI çıkışı tipik olarak dock içinde özel bir HDMI vericisi içerir, bu nedenle sinyal zaten yerel HDMI'dır. Buna karşılık bir USB-C çıkışı, genellikle videoyu Alt Mod aracılığıyla DisplayPort sinyalleri olarak gönderir ve HDMI'ya dönüştürmek için bir adaptör veya kablo gerektirir; bu dönüşüm desteklenen HDMI özelliklerini sınırlayabilirken, yerel HDMI yolu bu sınırlamaları ortadan kaldırır.
- Değişen: Dönüşüm, HDMI çıkışları için dock içinde, USB-C çıkışları için ise adaptör veya kablo içinde gerçekleşir.
- Hâlâ sınırlı: Adaptörün dönüşümü, bant genişliği ve yeteneklerine bağlı olarak yenileme hızı ve HDR gibi desteklenen HDMI özelliklerini sınırlar.
- Değişen: Bir USB-C yerleştirme istasyonu dönüşümü dahili olarak ele alsa bile çıkış yerel değildir ve hâlâ dönüşüm kısıtlamalarına tabidir.
- Hâlâ sınırlı: Daha uzun kablolar veya birden fazla ekranla sinyal sınırlamaları ortaya çıkarak genel performansı etkileyebilir.
Thunderbolt'ta Karşılaşabileceğiniz Çözünürlük, Yenileme Hızı ve Çoklu Ekran Sınırları
Bir Thunderbolt bağlantısından elde ettiğiniz çözünürlük, yenileme hızı ve ekran sayısı, yalnızca bağlantı noktası etiketine değil, donanım zincirinin tamamına bağlıdır. Dock, adaptör, kablo ve ekranın her biri pratik sınırı etkiler.
60Hz'de 4K hedefleyen çift monitör kurulumunda, bu sonuca ulaşmak genellikle sistemin tek bir Thunderbolt bağlantı noktası üzerinden çift 4K'yı destekleyip desteklemediğine veya ek dock yeteneklerine ihtiyaç duyup duymadığına bağlıdır. Tek ekran beklentilerini karşılamak genellikle daha kolaydır ancak daha fazla ekran veya daha yüksek yenileme hızları eklendiğinde zincir kısıtlamaları daha belirgin hale gelir. Tablo, çözünürlük, yenileme hızı ve ekran sayısına göre her bir hedef sonuç için yaygın sınırları özetlemektedir.
| Hedef sonuç | Tipik sınırlayıcı faktör | Gözlemlediğiniz durum |
|---|---|---|
| 60Hz'de tek 4K | Thunderbolt kablosu ve dock uyumluluğu | Doğrudan çalışabilir; eski kablolar 30Hz'e düşürebilir |
| 60Hz'de çift 4K | Ana bilgisayardan dock'a giden DisplayPort hattı sayısı | Thunderbolt dock gerektirebilir; USB-C dock ile 4K 30Hz'e düşebilir |
| Üçlü ekran (örneğin, her biri 4K) | Ana bilgisayar yonga seti desteği (üçlü ekran isteğe bağlı) | Ana bilgisayar harici ekranları iki ile sınırlıyorsa üçüncü ekran tanınmayabilir |
| Yüksek yenileme hızında 4K (144Hz+) | Thunderbolt neslinin bant genişliği ve kablo kalitesi | Bant genişliği yetersizse veya kablo tam hız için derecelendirilmemişse 60Hz'e düşebilir |
Satın Almadan Önce Thunderbolt Odaklı USB-C'den HDMI'ya Uyumluluk Kontrolü
Thunderbolt bağlantı noktanızın USB-C alternatif modu üzerinden video çıkışı yapabildiğini doğrulayın. Satın almadan önce bu uyumluluk kontrolünü kullanarak her bir gereksinimi onaylayın.
- Cihazınızın Thunderbolt 3 veya Thunderbolt 4 bağlantı noktasına sahip olduğunu onaylayın.
- Adaptörünüzün veya kablonuzun USB-C bağlantı noktasının video çıkışını desteklediğini doğrulayın.
- Bazı USB-C bağlantı noktaları yalnızca veri içindir ve video sinyali iletmeyebilir.
- Kurulumunuz için pasif mi yoksa aktif bir adaptörün mü doğru olduğunu belirleyin.
- Pasif bir USB-C'den HDMI'ya kablo çalışabilir ancak aktif bir adaptör gerekli olabilir.
- Adaptör veya kablonun ihtiyacınız olan çözünürlüğü (60Hz'de 4K gibi) destekleyip desteklemediğini kontrol edin.
- Tüm adaptörler yüksek yenileme hızlarını veya daha yüksek çözünürlükleri desteklemez.
- Ekranınızdaki HDMI girişinin adaptörün çıkış standardıyla (örneğin, HDMI 2.0 veya 2.1) eşleştiğinden emin olun.
- Eski HDMI girişleri çözünürlüğü veya yenileme hızını sınırlayabilir.
- Akış hizmetlerinden korumalı içerik oynatmayı planlıyorsanız adaptörün HDCP 2.2 veya sonrasını desteklediğini doğrulayın.
- HDCP uyumluluğu olmadan video görüntülenmeyebilir.
- Adaptör türünü (kablo, dongle veya dock/hub) Thunderbolt bağlantı noktanızın yetenekleriyle eşleştirin.
- Thunderbolt dock birden fazla ekranı sürebilirken, basit bir kablo yalnızca tek bir ekranı yansıtabilir.
Bağlantı noktanızın video çıkışı yeteneğini daha fazla doğrulamak için USB-C portunu önce kontrol et.

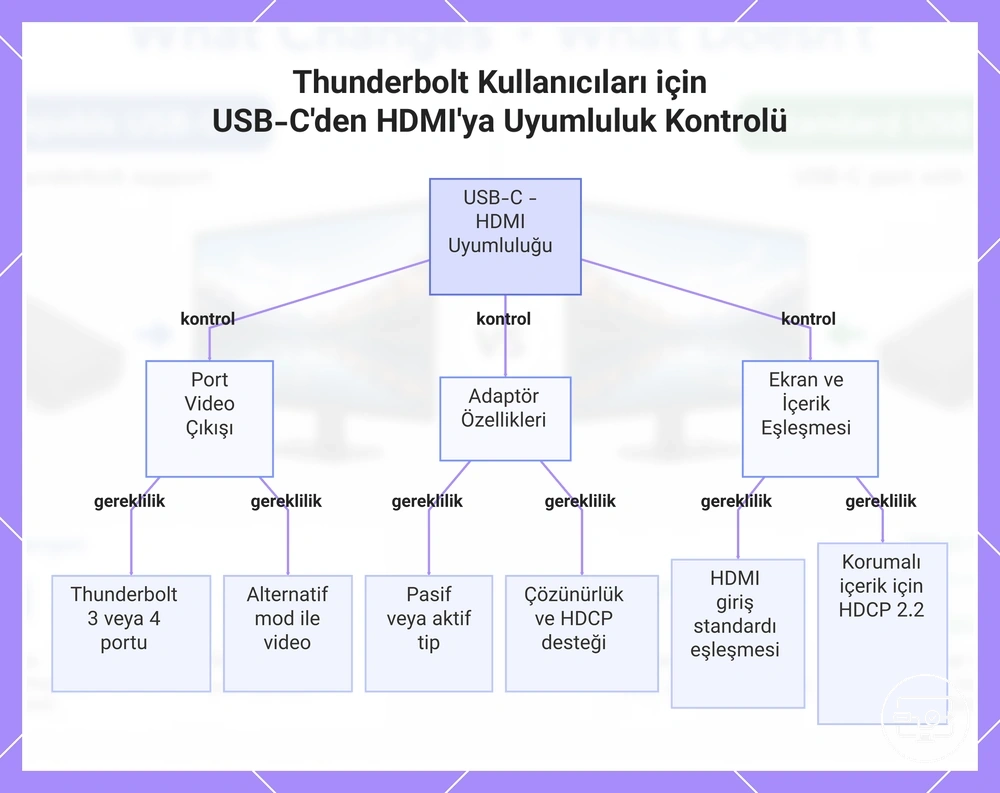

Bu grafik, bir Thunderbolt USB-C - HDMI adaptör veya kablo satın almadan önce kontrol edilmesi gereken üç ana gereklilik kategorisini gösterir.
Thunderbolt'tan HDMI'ya Uyumluluk SSS
Soru: Thunderbolt bağlantı noktası standart bir HDMI adaptörüyle çalışır mı?
Cevap: Adaptör, DisplayPort Alt Modu veya Thunderbolt 3/4 ile uyumluysa çalışır. Ancak dönüşüm yolu, adaptör, kablo ve bağlantı noktası anlaşması zincirine bağlıdır. Adaptör Thunderbolt sertifikasına sahip değilse sonuç, ana bilgisayar bağlantı noktasına ve kablo zincirine bağlıdır.
Soru: Thunderbolt'tan HDMI'ya adaptör, USB-C'den HDMI'ya adaptörle aynı mıdır?
Cevap: Aynı fiziksel konektörü kullanırlar. Uyumluluk, adaptörün dahili yonga setine ve bağlantı noktasının yeteneğine bağlıdır. USB-C adaptörleri, DisplayPort Alt Modu'nu destekliyorlarsa genellikle Thunderbolt bağlantı noktalarında çalışır. Ayrım, adaptörün standart video dönüşümü yerine Thunderbolt'a özgü protokollere dayanması durumunda önem kazanır.
Soru: Bir HDMI adaptörü Mac'imdeki herhangi bir Thunderbolt bağlantı noktasında çalışır mı?
Cevap: Video çıkışını destekleyen Thunderbolt 3 veya 4 bağlantı noktalarında çalışır. Sonuç, sistemin adaptörü bir ekran aygıtı olarak tanıyıp tanımamasına bağlıdır. Bazı eski Thunderbolt bağlantı noktaları, güvenilir HDMI çıkışı için aktif bir adaptör veya dock gerektirebilir.
Soru: Thunderbolt'tan HDMI'ya kurulumum neden bir ekranda çalışırken diğerinde çalışmıyor?
Cevap: Kurulum, ekranın adaptör tarafından gönderilen çözünürlüğü ve zamanlamayı desteklemesi durumunda çalışır. İkinci ekran farklı bir HDMI sürümü veya bant genişliği gerektiriyorsa dönüşüm yolu başarısız olabilir. Bu genellikle kablo uzunluğuna ve adaptörün sinyali o belirli ekranla anlaşma yeteneğine bağlıdır.
Soru: Thunderbolt dock, HDMI uyumluluğunun nasıl çalıştığını değiştirir mi?
Cevap: Dock, ek bir dönüşüm adımı ekler. Uyumluluk, dock'un dahili video denetleyicisinin HDMI çıkışını destekleyip desteklemediğine bağlıdır. Dock, video sinyalini yeniden kodlamadan geçiriyorsa sonuç desteklenir. Dock, DisplayPort için tasarlanmışsa HDMI için ek bir adaptör gerekebilir.
Soru: Thunderbolt'tan HDMI'ya adaptör aracılığıyla 4K 60Hz elde edebilir miyim?
Cevap: Adaptörün HDMI 2.0 veya üstünü destekleyip desteklemediğine ve Thunderbolt bağlantı noktasının yeterli video bant genişliği sağlayıp sağlamadığına bağlıdır. Birçok Thunderbolt 3 ve 4 bağlantı noktası, adaptör ve kablo gerekli standardı karşıladığında 4K 60Hz iletebilir. Sonuç, adaptörün özelliklerine bağlıdır; HDMI 1.4 ile 4K 60Hz desteklenmeyebilir.
Soru: Thunderbolt'tan HDMI'ya dönüşüm yolu video kalitesini etkiler mi?
Cevap: Adaptör, DisplayPort sinyallerini doğrudan HDMI'ya eşliyorsa dönüşüm yolu genellikle şeffaftır. Kalite, adaptörün yonga setinin yapaylıklardan veya düşen karelerden kaçınmasına bağlıdır.
Soru: Thunderbolt bağlantı noktam adaptör aracılığıyla HDMI çıkışı vermezse neyi kontrol etmeliyim?
Cevap: Bir Thunderbolt bağlantı noktasının adaptör aracılığıyla HDMI çıkışı verip vermediği, bağlantı noktasının video çıkışını destekleyip desteklemediğine bağlıdır; bu, Thunderbolt 3 ve sonrası için tipiktir. Adaptör, DisplayPort Alt Modu veya Thunderbolt standartlarına uygun olmalıdır. Sonuç ayrıca kablo ve ekranın doğru bağlanmasına da bağlıdır.

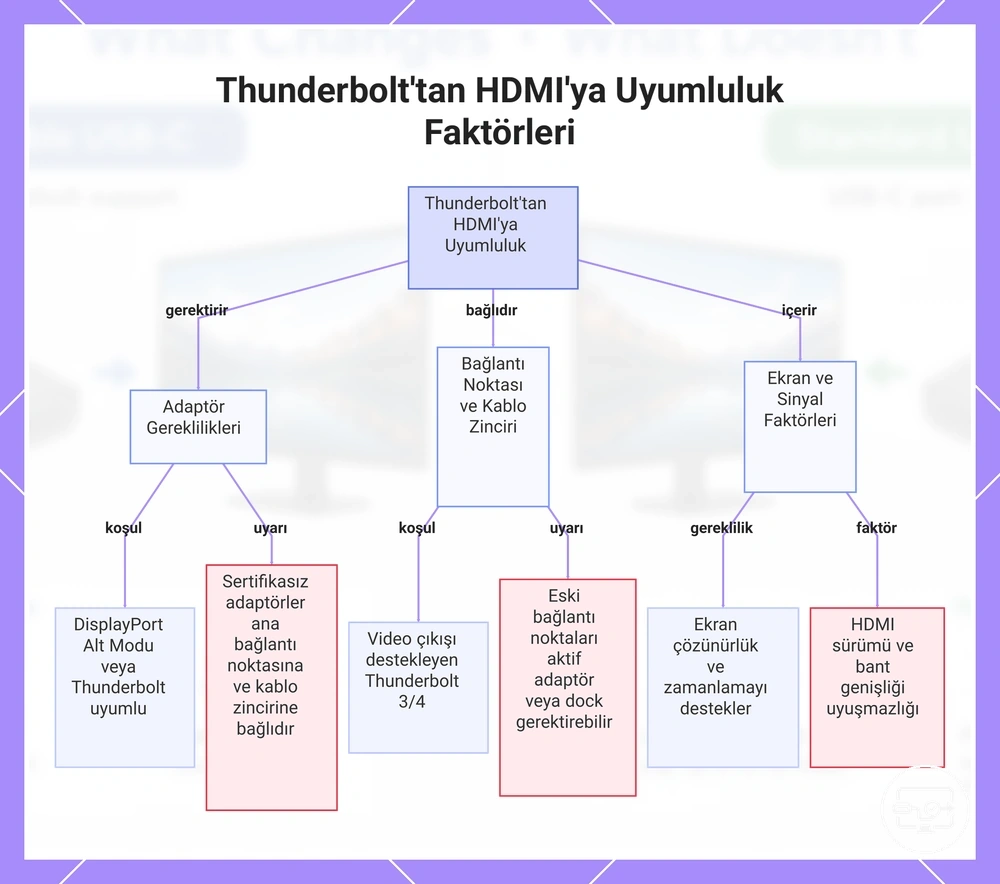

Bu grafik, Thunderbolt'tan HDMI'ya uyumluluğu etkileyen ana koşulları gösterir: adaptör uyumluluğu, bağlantı noktası yetenekleri ve ekran desteği.
